공기초증폭기 (Super Air Amplifier), 공기증폭기

최종 수정일: 2023년 11월 13일


공기 증폭

공기증폭기_슈퍼
.pdf
PDF 다운로드 • 1.01MB

공기초증폭기는 흡입, 배기, 냉각, 물기 제거, 이물질 제거 등 용도가 다양하다!

움직이는 부품이 없어서 고장이 전혀 없다!


목차




1. 공기초증폭기란?


공기초증폭기 (공기증폭기)는 가장 높은 공기 증폭 비율을 (12~25배 증폭) 비율을 자랑하는 공기 발생 장치로서 특허 받은 특수한 심 (shim)이 내장되어 소량의 압축공기를 투입하면 일정하고 강력한 바람이 대량으로 생성되어 공기초증폭기 출구로 토출된다. 소음도 기존의 다른 공기증폭기 대비 1/3에 불과 하다.



2. 공기초증폭기 작동 원리

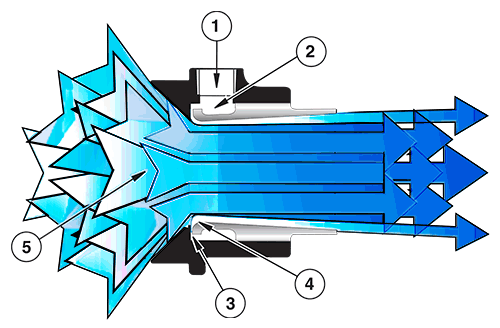

공기 증폭 원리

압축 공기는 흡기①를 통해 환형 챔버②로 흐릅니다. 그런 다음 작은 링 노즐③을 통해 고속으로 압축됩니다.

공기 흐름은 Coanda 효과에 의해④을 통해서 출구 쪽으로 향합니다. 중앙⑤에는 저압 영역이 생성되며 주변 공기의 흐름을 1차 공기 흐름으로 유도합니다. 1차 공기와 주변 공기의 흐름이 결합되어 공기증폭기에서 대량의 고속 흐름으로 배출됩니다.


3. 공기초증폭기 사이즈 정보


공기 증폭 도면
공기초증폭기 사이즈 정보


4. 공기초증폭기 응용 분야

- 용접 연기 흡입, 배기

- 물기 제거 및 건조

- 금형, 오븐 등 열의 강제 대류 가능 (직접 분사 or 흡입/배출)

- 밀폐 공간의 환기

- 밀폐 탱크의 환기 및 배기


공기 증폭 용도

공기 증폭 용도

공기 증폭 용도


5. 공기초증폭기 장점


일반 FAN과 비교시 장점

- 부피가 작고 가벼워서 이동 가능

- 전기가 필요 없음

- 풍속과 풍량 조절이 가능 함

- 토출구를 쉽게 배기라인에 연결 가능 함

- 움직이는 부품이 없어 유지 보수가 필요 없음

- 즉시 On/Off 가능 함


벤츄리, 이젝터와 비교시 장점

- 더 적은 공기 소모량으로 더 많은 바람을 생산

- 보다 높은 공기 증폭율

- 소음이 거의 없음

- 제품 내의 공기 흐름을 방해하는 구조가 없음

- OSHA의 압력과 소음 기준 충족 함
