라인백 (Line Vac), 진공 물체 이송 장치

최종 수정일: 2023년 12월 13일




라인백 카다로그
.pdf
Download PDF • 35.91MB

압축공기 작동식 라인백은 보통의 호스나 튜브 등에 직접 연결하고 압축공기만 공급하면

강력한 이송력으로 각종 물품을 이송해주는 강력한 장치이다.


목차


1. 라인백 이란?


진공 물체 이송 장치 라인백은 최대 6인치의 호스 또는 최대 3NPT의 나사형 파이프에 연결되어 강력한 인라인 컨베이어를 만듭니다. 라인 진공은 압축 공기를 최소화하면서 대량의 재료를 장거리로 이동하는 데 이상적입니다. 재료 유량은 압력 조절기를 사용하여 쉽게 제어할 수 있으며 장착 및 설치가 용이하도록 옵션 브랏켓을 제공합니다. 움직이는 부품이나 전기가 없으며 용도에 맞게 다양한 재료와 크기로 제공됩니다



2. 라인백 작동 원리

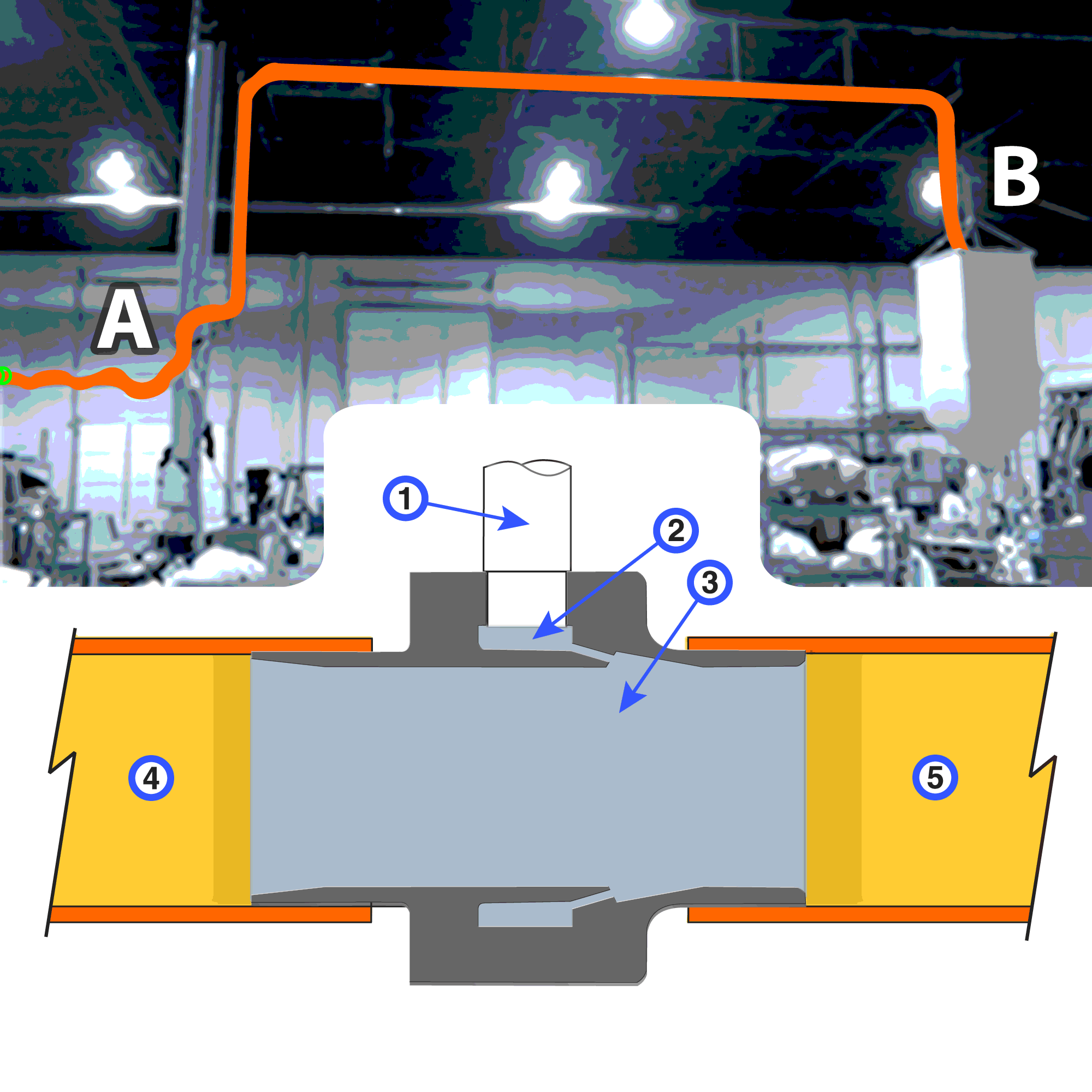

진공 물체 이송 장치 라인백 작동 원리

압축 공기는 입구 ①를 통해 환형 경로 챔버 ②로 흐릅니다. 그런 다음 출구 방향으로 뚫려 있는 미세한 방향성 오리피스③를 통해 출구 방향으로 강하게 쏘아 집니다. 이러한 공기의 분출로 인해 흡기④에서 진공을 발생시켜 재료를 흡입하고 장치⑤를 통해 가속되어 원거리로 수직 또는 수평으로 이송되게 해 줍니다.






3. 라인백 응용 분야


진공 물체 이송 장치 라인백
진공 물체 이송 장치 라인백 볼트 이송


진공 물체 이송 장치 라인백 스틸 이송
진공 물체 이송 장치 라인백 플라스틱 수지 이송


진공 물체 이송 장치 라인백 먼지 제거
진공 물체 이송 장치 라인백 활성탄 이송

4. 라인백 장점

- 크기가 작다

- 소음이 작다

- 움직이는 부분이 없어 고장 없음

- 보통의 호스 / 튜브에 연결 가능 함

- 알루미늄 혹은 스테인레스스틸 재질 (303, 316)

- 11종의 사이즈

- 대용량 이송 가능





(주)파텍코퍼레이션

주소 : 서울시 금천구 서부샛길 648 대륭테크노타운 6차 708호

연락처 : 02-2108-5577
