판넬냉각기 (Cabinet Cooler), 판넬 쿨러

최종 수정일: 2023년 12월 13일






판넬냉각기
.pdf
PDF 다운로드 • 1.53MB

열, 먼지, 습기로부터 판넬 보호!!


목차



1. 판넬냉각기란?


판넬냉각기 (판넬 쿨러)는 NEMA4, 4X and NEMA 12 기준에 맞도록 되어 있으며 미국, 캐나다 등이 안전규격에 등록되어 있다. 유리, 주물, 제철, 도자기, 자동차, 기계 부품 공장 등에서 옥내외 각종 제어반, 인버터 판넬, CCTV, 레이져 제어반 등에서 열로 인하여 오동작이 발생하거나 가동이 중단되면 생산에 큰 지장을 초래하고 막대한 손실이 발생한다.

이 판넬냉각기를 설치하면 판넬 내부로 차가운 공기가 주입되어 팬이나 에어컨을 설치한 것보다 완벽한 냉방을 할 수 있다. 또한 판넬 내부를 양압 상태로 유지하여 먼지나 기름 등이 내부로 침투하여 쌓이는 것도 방지한다.

저렴한 운용비와 간단한 설치 그리고 무엇보다 고장이 절대 없다는 장점을 가지고 있다. 판넬의 밀폐 요구 정도에 따라 다양한 모델이 갖추어져 있다. 판넬냉각기는 스테인레스스틸 재질의 공기냉각기를 그 소자로 하여 마모나 부식이 없어 장기간 사용할 수 있으며 전모델이 UL Listed이다.


2. 판넬냉각기 작동 원리

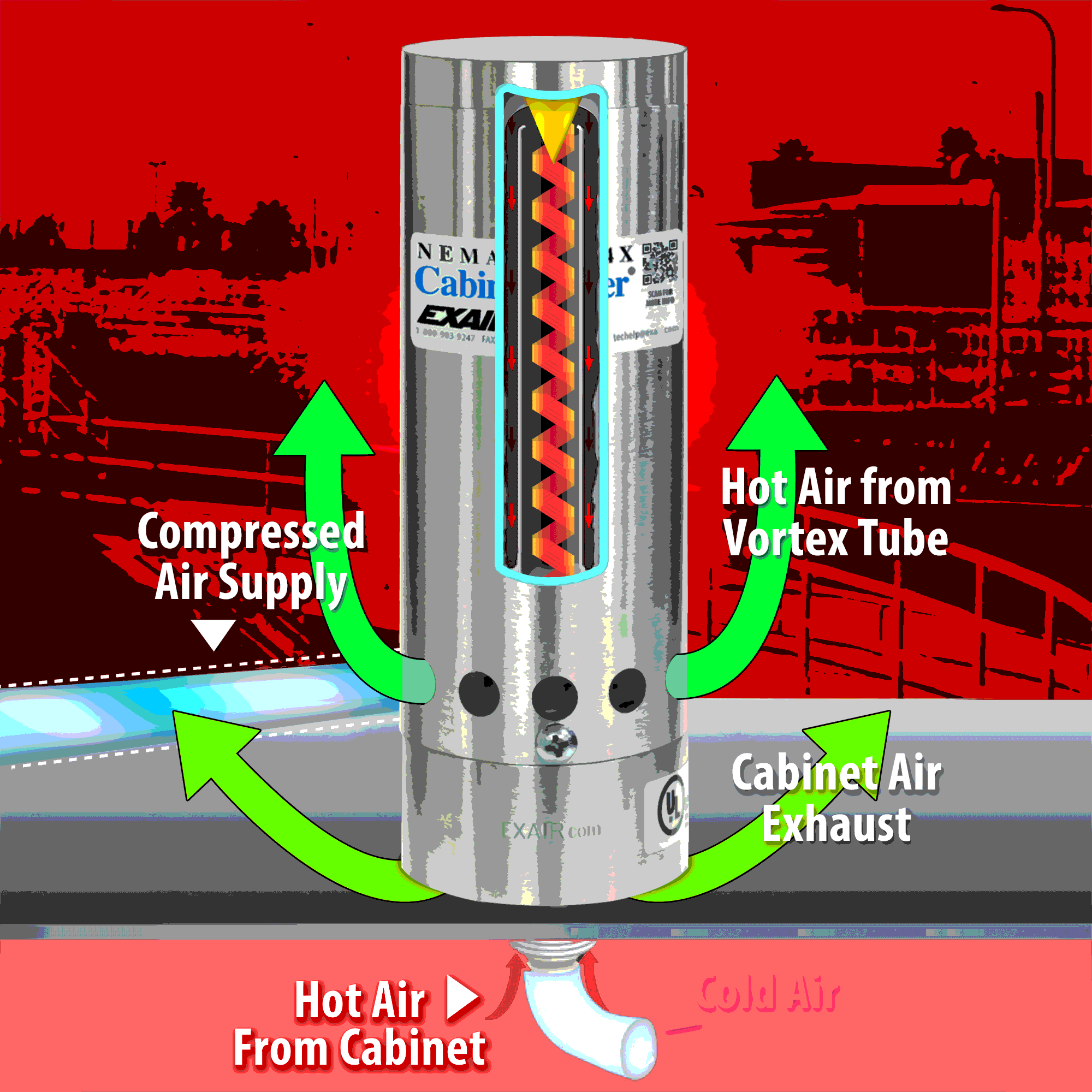

판넬 냉각 원리

압축 공기는 와류 튜브로 구동되는 캐비닛 쿨러로 들어가 두 개의 스트림(뜨거운 스트림과 차가운 스트림)으로 변환됩니다. 와류 튜브의 뜨거운 공기는 와류 튜브 배기를 통해 흐리게 되고 배출됩니다. 냉기는 냉기 분배 키트를 통해 컨트롤 캐비닛으로 배출됩니다. 캐비닛 내의 대체된 뜨거운 공기는 약간의 양의 압력으로 캐비닛 공기 배기를 통해 대기로 올라가 배기됩니다. 따라서 제어 캐비닛은 시원하고 깨끗한 공기로 냉각되고 퍼지됩니다. 외부 공기가 제어판으로 유입되지 않도록 합니다.




3. 판넬냉각기 사이즈 정보


- NEMA12 (Small Size) - NEMA12 (Middle Size)

판넬 냉각 도면
판넬 냉각 도면



- NEMA4 (Small Size) - NEMA4 (Middle Size)


판넬 냉각 도면
판넬 냉각 도면

- NEMA4X (Small Size) - NEMA4X (Middle Size)


판넬 냉각 도면
판넬 냉각 도면


4. 판넬냉각기 응용 분야


- PLC 판넬

- 기타 제어반

- MCC 판넬

- 릴레이 판넬

- NC/CNC 시스템

- Modular Control Centers

- CCTV 카메라

- 컴퓨터 판넬

- 레이저 BOX의 냉각

- 전자저울

- 판넬 쿨러



판넬 에어컨
판넬 에어컨


판넬 에어컨
판넬 에어컨


판넬 에어컨
판넬 에어컨

5. 판넬냉각기 장점


- 투자 비용 및 운용 비용이 저렴하다.

- 열로 인한 손상 방지

- 사이즈가 아주 작다

- 팬이나 필터 불필요

- 소음 75dBA 이하

- 생산차질 방지

- 설치가 매우 간단하다

- 회로 보호

- NEMA 4, 4X and 12 만족 (IP54 & IP66)

- 먼지나 기름 오염 방지

- 내부의 온도와 습도를 일정하게 유지해 준다

- 모델에 따라 물 세척해도 무방

- CFC를 사용하지 않는다

- 움직이는 부분이 없어 고장이 전혀 없다

- 일반 전기 자재를 이용하여 설치

- 가동 중단이나 오동작 방지

​* 특수 판넬 냉각기

- 93℃에서도 사용 가능한 고온형도 있음

- 316 Stainless steel 재질도 공급 가능함
