EXAIR 에어 나이프가 귀사에 적합한지 애플리케이션 엔지니어에게 문의하십시오.

EXAIR 카탈로그의 에어 나이프 섹션에는 에어 커튼으로 해결 가능한 문제들에 대한 다양한 해결책이 마련되어 있습니다. 필요한 에어 커튼 길이가 36인치 이하라면, 당사가 제조하는 세 가지 스타일의 에어 나이프(슈퍼, 스탠다드, 풀 플로우) 중 어느 것이든 고려해 볼 수 있습니다. 그보다 더 길어야 한다면 풀 플로우 에어 나이프는 제외됩니다(최대 길이 36인치). 그러나 일반 에어 나이프는 최대 48인치까지 제공됩니다. 슈퍼 에어 나이프는 여기서 가장 넓은 범위를 제공합니다. 최대 108인치 길이로 제공되며, 실제로 여러 개를 연결하여 필요한 길이의 끊김 없는 에어 커튼을 구현할 수 있습니다.

일반 및 풀 플로우 에어 나이프는 알루미늄 또는 303SS로 제작됩니다. 알루미늄은 경량이며 고온 및 부식성 요소가 문제되지 않는 일반 용도에 적합합니다. 알루미늄 에어 나이프는 180°F(약 82°C)까지 사용 가능합니다. 303 스테인리스 스틸은 약한 부식성 환경에 적합하며, 800°F(약 427°C)의 주변 온도까지 견딜 수 있습니다.

슈퍼 에어 나이프는 알루미늄과 303SS, 316SS 및 PVDF 재질로 제공됩니다. 316형 스테인리스 스틸은 303형보다 강도가 높고 내식성이 우수하며 특정 부식(피팅)에 대한 저항성이 뛰어나 식품, 제약 및 수술용 제품 제조업체에 최적의 선택입니다. PVDF(폴리비닐리덴 플루오라이드) 슈퍼 에어 나이프는 하스텔로이 C276 하드웨어와 PTFE 심을 사용합니다. 이는 전기 도금, 태양전지 및 리튬 이온 배터리 제조, 강산 및 강알칼리 화학 물질 취급 등과 같이 스테인리스강이 견디기 어려운 더 가혹한 환경에서도 우수한 내식성을 제공합니다.

EXAIR가 최초로 개발한 에어 나이프는 일반 에어 나이프(구 EXAIR 나이프)로, 드릴링 파이프, 개방형 노즐이 달린 매니폴드, 송풍기 구동식 에어 나이프에 비해 여전히 조용하고 효율적인 대안입니다. 이 제품은 코안다 프로파일(자세한 내용은 잠시 후 설명)을 사용하여 캡과 본체 사이의 심으로 형성된 선형 노즐에서 배출되는 기류가 90° 회전하도록 합니다. 이 주 공기 흐름은 주변 환경의 공기를 끌어들여 에어 나이프의 압축 공기 소비량보다 30배 더 큰 총 공기 흐름을 생성합니다. 이 끌림 현상은 저속 경계층을 생성하여 소음 수준을 낮추지만, 코안다 프로파일(Coanda profile)을 따라 여전히 약간의 풍속 전단(wind shear)이 발생합니다.

상대적으로 작은 본체 프로파일의 끝단 포트 때문에 양쪽 끝단 각각 1/2인치 구간에는 유동이 발생하지 않습니다. 생성되는 에어 커튼 길이로 식별하기 때문에, 일반 에어 나이프는 표기된 길이보다 물리적으로 1인치 더 깁니다(예: 모델 2012 12인치 알루미늄 일반 에어 나이프의 전체 길이는 13인치, 모델 2018SS 18인치 303SS 일반 에어 나이프는 실제로 19인치 등). 풀 플로우 에어 나이프 역시 코안다 프로파일을 사용하지만 후면 포트가 있어 끝에서 끝까지 완전한 유량(광고된 대로)을 제공합니다. 일반형과 풀 플로우 에어 나이프의 작동 방식에 대한 자세한 내용은 다음과 같습니다:

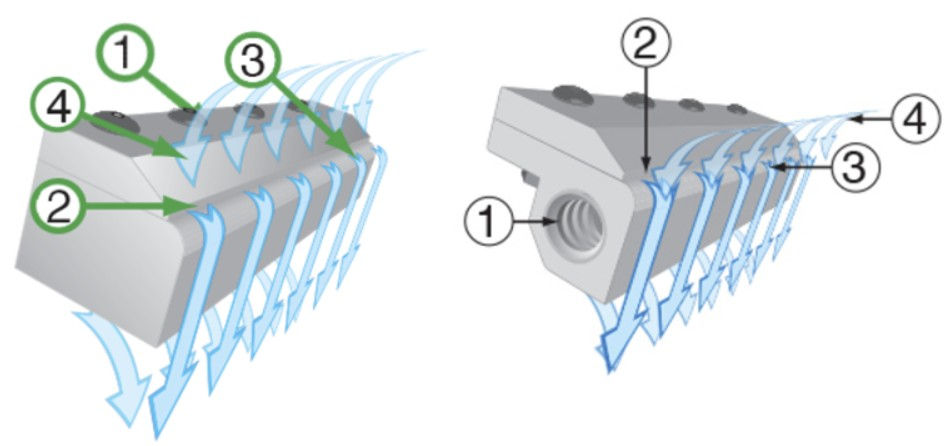

에어나이프 원리 코안다 효과 — 압축 공기는 흡입구(1)를 통해 풀 플로우(왼쪽) 또는 스탠다드(오른쪽) 에어 나이프 내부 플레넘으로 유입됩니다. 이후 얇은 틈새(2)를 통해 배출되며, 코안다 프로파일(3)에 따라 에어 나이프 표면을 따라 아래로 유도됩니다. 정밀 설계 및 마감 처리된 표면은 주변 환경으로부터의 공기 유입(4)을 최적화합니다.

EXAIR의 최신이자 최고의 엔지니어링 에어 나이프는 슈퍼 에어 나이프입니다. 앞서 설명한 바와 같이, 이 제품은 길이 및 재질 선택의 폭이 가장 넓습니다. 또한 가장 효율적이고 가장 조용합니다. 본체와 캡 사이의 심 간극으로 형성된 선형 노즐에서 공기 흐름이 직선으로 배출되며 풍속 차가 발생하지 않기 때문입니다. 주변 공기의 유입으로 생성된 저속 경계층 덕분에 (80psig 입구 압력 기준) 3피트 거리에서 소음 수준이 놀랍도록 낮은 69dBA를 기록합니다. 어떤 스타일( 일반형, 풀 플로우형, 슈퍼형)의 에어 나이프도 공기 흐름 커튼이 필요한 거의 모든 응용 분야에서 훌륭하게 작동합니다. 그러나 소음 수준 및/또는 운영 비용이 걱정된다면 슈퍼 에어 나이프를 고려해 볼 가치가 분명히 있습니다. 적용 분야에 대한 간단한 정보만 제공해 주시면, 동일 길이의 세 모델 간 운영 비용 차이를 계산하여 슈퍼 에어 나이프의 투자 수익률(ROI)을 제시해 드릴 수 있습니다. 자세한 내용이 궁금하시다면 전화 주시기 바랍니다.
