압축공기 낭비를 막는 가장 스마트한 방법
- 파텍코퍼레이션 주식회사
- 15시간 전
- 3분 분량
압축공기를 가장 효율적으로 사용하는 방법은 의외로 간단합니다. 필요하지 않을 때는 공기 공급을 차단하는 것입니다. 고효율 에어 블로우 장비를 사용하면 압축공기 사용량을 크게 줄일 수 있지만, 제품이 없는 컨베이어 벨트나 생산 라인이 일시 정지된 상태에서도 장비가 계속 작동한다면 소중한 압축공기가 불필요하게 소비됩니다. EXAIR 전자식 유량 제어기(EFC, Electronic Flow Control) 는 정밀 광전 센서(Photoelectric Sensor)와 고급 타이머 제어 모듈을 결합하여 이러한 낭비를 효과적으로 제거합니다.
EFC는 제품이 통과한 직후 자동으로 압축공기 공급을 차단하여, 실제 작업이 이루어지는 시간 동안에만 압축공기를 사용하도록 제어합니다.또한 별도의 복잡한 PLC 프로그래밍이나 배선 작업 없이 기존 생산 라인에 손쉽게 설치할 수 있어 에너지 비용 절감을 위한 간단하면서도 효과적인 솔루션을 제공합니다.
EXAIR EFC의 주요 장점
압축공기 비용 대폭 절감
제품 간 간격이나 공정 대기 시간 동안 자동으로 공기 공급을 차단함으로써 압축공기 사용량을 50%~75% 이상 절감할 수 있습니다. 이를 통해 많은 공장에서 매년 상당한 에너지 비용 절감 효과를 얻고 있습니다.
간편한 Plug-and-Play 설치 : 독립형 시스템으로 설계되어 별도의 제어 시스템 없이 바로 사용할 수 있습니다. 구성품은 사전 배선된 NEMA 4 / IP66 등급 폴리카보네이트 인클로저, 9피트(2.7m) 전원 케이블, 100~240VAC 범용 전원 입력 지원
산업 환경에 적합한 높은 신뢰성 : 컴팩트한 센서는 방수 및 방진 성능을 갖추고 있으며 전기적 노이즈에 대한 내성이 뛰어납니다. 또한 최대 3피트(1m) 거리의 대상물을 정확하게 감지할 수 있습니다.
8가지 타이머 기능 지원 : 내장형 아날로그 타이머는 다음과 같은 다양한 제어 기능을 제공합니다. ON 지연, OFF 지연, 점멸(Flicker), 간격 제어(Interval), 원샷(One-Shot) 펄스 제어 등 총 8가지 작동 모드를 지원하며, 설정 시간은 0.10초부터 최대 120시간까지 조정 가능합니다.
다양한 유량 범위 지원 : EFC는 4가지 모델로 제공되며, 40 SCFM부터 최대 350 SCFM까지의 압축공기 라인을 제어할 수 있도록 대용량 솔레노이드 밸브가 적용되어 있습니다.

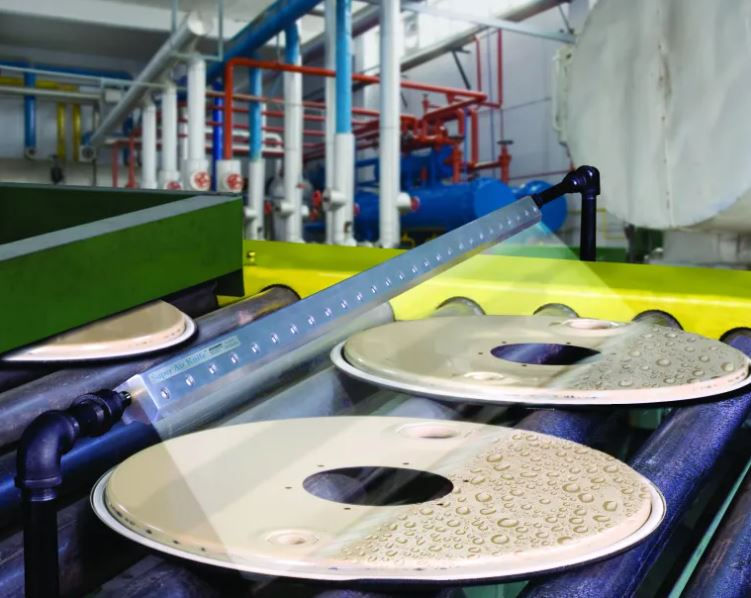

1. 슈퍼 에어나이프를 이용한 간헐적 제품 건조
세척된 제품이 컨베이어를 따라 이동할 때 제품 간 간격이 일정하지 않다면, 에어나이프를 계속 작동시키는 것은 상당한 에너지 낭비를 초래할 수 있습니다.
구성 방법슈퍼 에어나이프를 컨베이어 상부에 설치하고, 압축공기 공급 라인 사이에 EFC의 솔레노이드 밸브를 연결합니다. 광전 센서는 에어나이프 상류 측에 설치하여 제품의 접근을 감지하도록 배치합니다.
작동 방식EFC를 신호 ON/OFF 지연 모드(Signal On/Off Delay Mode) 로 설정합니다. 제품이 센서를 통과하면 솔레노이드 밸브가 즉시 열리면서 슈퍼 에어나이프가 균일한 층류(Laminar Flow)를 분사하여 제품 표면의 수분을 제거합니다. 제품이 센서를 벗어나면 EFC의 타이머가 설정된 시간만큼 추가로 작동하여 남아 있는 수분을 제거한 후, 자동으로 밸브를 닫아 다음 제품이 도착할 때까지 압축공기 공급을 차단합니다. 이를 통해 건조 성능은 유지하면서도 압축공기 소비량을 크게 줄일 수 있습니다.
2. 라인백(Line Vac)을 이용한 자동 원료 호퍼 보충
사출 성형기나 생산 설비의 호퍼에 원료를 수동으로 공급하는 경우, 과충전으로 인한 원료 넘침이나 원료 부족으로 인한 설비 정지 문제가 발생할 수 있습니다.
구성 방법압축공기로 작동하는 EXAIR 라인백(Line Vac)을 설치하여 플라스틱 펠릿, 곡물 또는 기타 벌크 자재를 생산 설비의 호퍼로 이송합니다. EFC의 광전 센서는 호퍼 내부의 설정된 저수위 지점에 설치합니다.
작동 방식EFC는 역감지 모드(Inverse Sensing) 또는 지연 제어 모드(Delay Mode) 로 설정됩니다. 호퍼 내부 원료가 센서 위치 아래로 떨어져 원료 부족 상태가 감지되면 EFC가 솔레노이드 밸브를 열어 라인백(Line Vac)을 작동시킵니다. 라인백(Line Vac)은 원료를 자동으로 호퍼에 공급하며, 설정된 충전 시간이 경과하거나 별도로 설치된 상부 수위 센서가 원료 충전을 감지하면 EFC가 압축공기 공급을 차단합니다. 이를 통해 필요한 양만큼만 자동으로 원료를 공급할 수 있으며, 과충전과 원료 부족을 동시에 방지할 수 있습니다.
빈 공간에 돈을 쓰지 마십시오
항상 작동하는 에어 블로우 장비는 제품이 없는 시간에도 계속 압축공기를 소비합니다.
이는 결국 공장에서 사용하지도 않는 공간을 향해 압축공기를 분사하기 위해 전기요금을 지불하는 것과 같습니다. EXAIR 전자식 유량 제어기(EFC)를 적용하면 작업자의 지속적인 관리에 의존하던 방식에서 벗어나, 필요한 순간에만 압축공기를 사용하는 자동화된 공정으로 전환할 수 있습니다.
그 결과:
압축공기 사용량 감소
에너지 비용 절감
생산 공정 자동화
설비 효율 향상
투자비 회수 기간 단축
얼마나 절감할 수 있는지 확인해 보십시오
압축공기가 낭비되는 작업장에 EXAIR EFC 절감 계산기(EFC Savings Calculator) 를 사용하면 공장의 실제 사이클 타임과 운전 조건을 입력하여 예상 압축공기 절감량과 투자 회수 기간(ROI)을 확인할 수 있습니다. EFC를 통해 생산 현장의 에너지 효율을 높이고 압축공기 비용을 절감할 수 있는 기회를 직접 확인해 보시기 바랍니다.
